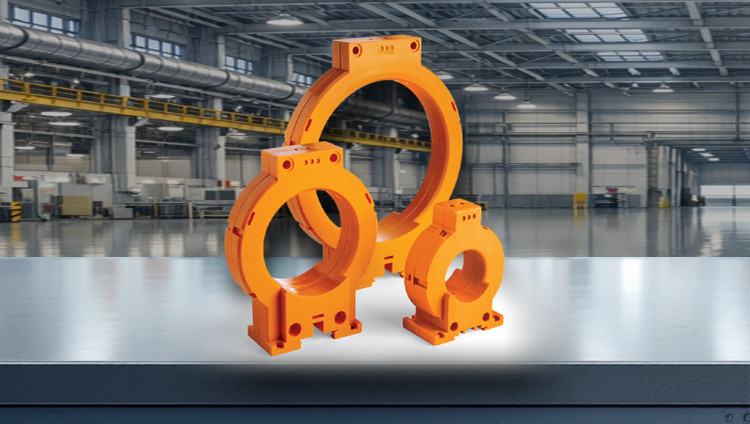

CT کوربالانس
برند:برنا الکترونیک
قطر داخلی
توضیحات
CT کوربالانس شرکت برنا الکترونیک، در واقع یک ترانسفورماتور جریان است که بر اساس جمع برداری جریان‌های عبوری از داخل آن به دستگاه ارت فالت ولتاژ اعمال می کند. اگر جمع برداری جریان‌های عبوری صفر باشد، ولتاژ خروجی CT صفر خواهد بود و در غیر این صورت متناسب با میزان جریان نشتی، در خروجی CT ولتاژ تولید می‌شود.
ویژگی‌ها:
- آشکار ساز خطای نشت جریان
- ایزوله از شبکه فشار قوی
- قابل کالیبره شدن با کلیه ارت فالت های خارجی
- با قطر داخلی۴ ،۸، ۱۴ و ۲۸ سانتیمتر
- قابل استفاده برای مصارف ۳ فاز
- قابل استفاده برای مصارف تک فاز
- قابلیت نصب روی ریل مینیاتوری و داخل تابلو
- قابل نصب روی کابل‌های ورودی یا خروجی
- قابل نصب روی کابل ارت
- دارای یک ترمینال جهت اتصال به دستگاه ارت فالت
مشخصات فنی:
- فرکانس شبکه: 50 هرتز، ۵± هرتز
- دقت اندازه گیری: کلاس ۱
- تیپ: 4/10، 8/10، 14/10، 28/10
- نسبت جریان نشتی به ولتاژ خروجی: 10 آمپر به یک ولت
- قطر داخلی: در چهار سایز ۴ ،۸، ۱۴ و ۲۸ سانتیمتر
- درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
- دمای کاری: 20 – تا ۶۰+ درجه سانتیگراد
- رطوبت کاری: 15% تا 85%
- نوع نصب: DIN Rail مطابق با استاندارد IEC60715
