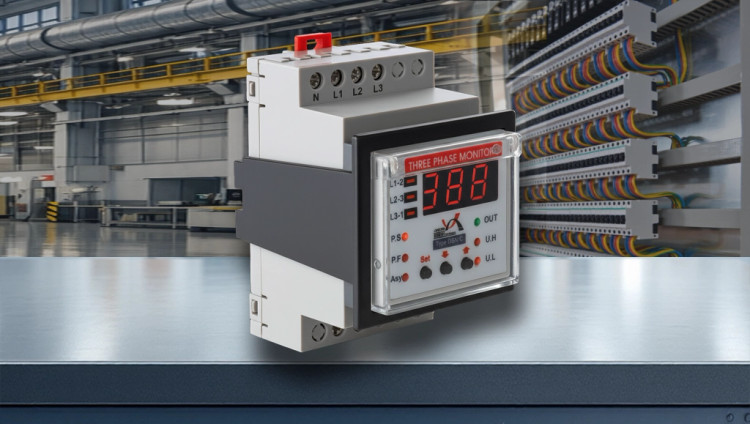

کنترل فاز دیجیتال مدل DSN/C

کنتـــرل فـــاز دیجیتـال شـرکت برنـا الکترونیـک، بـا اسـتفاده از تکنولوژی به روز دیجیتال، عالوه بر تشـخیص اختلالات ولتـاژ سـه فاز شـامل قطع فـاز، قطع نـول، افزایش یـا کاهـش ولتـاژ شـبکه، جـا بـه جایـی فـاز و عـدم تقـارن ولتاژ تجهیـز متصـل بـه خروجـی را در برابـر ایـن اختلالات حفاظـت می‌کنـد.  مهمتریـن  ویژگـی  ایـن  محصـول،  امـکان  تنظیـم دقیـق محـدوده‌ی مجـاز پارامترهـای مختلـف اسـت. نمایشگر روی دستگاه، ولتاژهای خط به خط را نمایش داده و 6 نشانگر، وضعیت خروجی و یا نوع خطای رخ داده را به کاربر اط الع می دهند.

ویژگی‌ها:

• تشخیص تغییر توالی فاز
• تشخیص قطع یک فاز
• تشخیص افزایش نامتقارنی ولتاژ به مقدار بیشتر از حد تنظیمی
• تشخیص کاهش ولتاژ شبکه به مقدار کمتر از حد تنظیمی
• تشخیص افزایش ولتاژ شبکه به مقدار بیشتر از حد تنظیمی
• قابلیت تنظیم زمان وصل از 0 تا 300 ثانیه
• قابلیت تنظیم زمان قطع بعد از بروز خطا از 0 تا 10 ثانیه
• قابلیت تنظیم کاهش ولتاژ از 285 تا 365 ولت
• قابلیت تنظیم افزایش ولتاژ از 400 تا 470 ولت
• قابلیت تنظیم نامتقارنی ولتاژ از 5 تا 30 درصد

مشخصات فنی:

• ولتاژ تغذیه: 380 ولت متناوب 4 سیمه 20 ± درصد
• فرکانس شبکه: 50 هرتز ، 5± هرتز
• تلفات داخلی: حدود 3 وات
• درجه حفاظت دستگاه: IP 20 مطابق با استاندارد IEC60529
• دمای کاری: 20 – تا 60 + درجه سانتیگراد
• رطوبت کاری: 15% تا 85%
• نوع نصب: FlushMounted و DINRail مطابق با استاندارد IEC60715
• کلاس عایقی: CLASS II
• رله خروجی: یک کنتاکت C/O آمپر 6
